Randsteine
und Veloverkehr
(Beispiele aus Stadt und Region Bern)
Diese Dokumente wurde
erstmals im Jahr 2004
erstellt.
Einige Bilder sind schon alt; einige Stellen wurden seither saniert,
aber nicht immer im Sinne der Velofahrenden.
Normen für die (Seh-)Behindertengerechtigkeit fordern deutliche
Absätze, die mit dem Blindenstock ertastbar sein müssen,
damit zwischen Gehbereichen und Fahrbahn unterschieden werden kann.
In neueren Normen versucht man
mit
Kompromissen, beiden Seiten gerecht zu werden.
Aktuell: Velojournal
/ ProVelo-Magazin/Regionalteil Bern, Sept 2026:
Wie sieht
eine
veloverträgliche Anrampung, ein sog. Randsteinabschluss, aus?
Jedenfalls
so
nicht

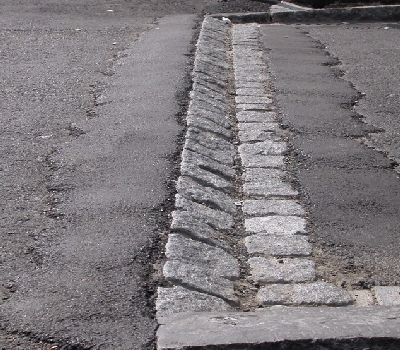

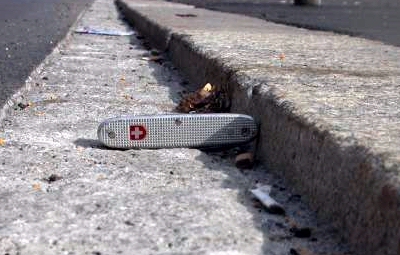

Negativbeispiel: Randabschluss mit zu steilem Winkel und dem
sogenannten Belags-Überbau: Der Asphalt links (und auch
rechts) überragt die Steine sogar.
(Kantonsstrasse,
Gemeindegebiet Ostermundigen)
Positives
Gegenbeispiel:

Positivbeispiel: Radweg entlang der Bolligenstrasse,
Querung bei Wölflistrasse: diese Art Randstein passt auch für
Menschen im Rollstuhl (befahrbar) und Sehbehinderte (ertastbar).
(ebenfalls
Kantonsprojekt, Gemeindegebiet Bern)
Für mathematisch/physikalisch Interessierte: Die Theorie
/ Modellrechnung
Heute kann jede Person mit dem eingebauten
Beschleunigungssensor jedes Handys und einer geeigneten App das Ausmass
der Schläge messen, die auf ein Velo wirken, wenn es solche
Absätze befahren muss.
ProVelo (tsb) hat schon 2004 in einer Modellrechnugn versucht, diesen
Effekt zu quantifizieren (Berechnung der Vertikalbeschleunigung), als
noch nicht jedeR einen Beschleunigungssensor in der Manteltasche hatte.
Was gibt es
für einen
Schlag beim Befahren eines Randsteins mit einem Velo?
Solche Randsteinanschläge
oder Vertikalversätze
sind für Velos immer als Schlag wahrnehmbar.
Ein Schlag kann physikalisch als
Beschleunigung
ausgedrückt werden.
Je grösser die
Beschleunigung, desto
grösser die schädigenden Kräfte auf Mensch und Maschine.
Es handelt sich keineswegs nur um
ein
Komfort-, sondern eben auch um ein Gesundheits- und Sicherheitsproblem.
Bei vertikalen Versätzen besteht immer auch die Gefahr des
seitlichen
Wegrutschens, wenn man sie in spitzem Winkel anfahren muss, zum
Beispiel
beim Abbiegen.

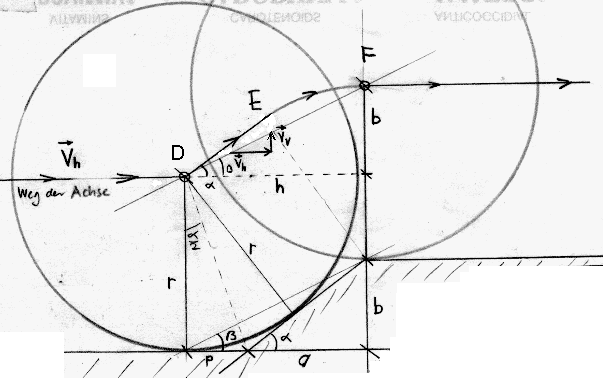

Modell:
Man könnte die Schläge
messen,
oder ein Modell entwickeln, um sie annähernd zu berechnen:
Ein Rad fährt horizontal auf
eine
Rampe bzw. einen Vertikalversatz zu und überfährt ihn.
Dabei wird das Rad innerhalb einer
gewissen
Zeit auf das neue Horizontalniveau angehoben.
Dazu muss es eine vertikale
Beschleunigung
und Wiederverzögerung erfahren.
Die Achse beschreibt bei einem
langsamen,
ideal harten Rad den gezeichneten Weg von Punkt D über Phase E zu
Punkt F. Bei schnellerem und nicht hartem Rad beschreibt die Achse eher
ein Doppel-S mit mind. 2 Wendepunkten. Der Weg der Achse zwischen dem
Punkt
D und dem Punkt F spielt aber keine Rolle, wenn die mittlere,
positive
Vertikalbeschleunigung während dieser Phase (D bis F) berechnet
wird.

r = Radius des Rads inkl. Pneu
(34cm bei
28-Zoll-Rad mit belastetem, nicht sehr dickem Pneu)
b = Höhe des Absatzes (z.B.
3cm)
a = Länge der Rampe (0 bei
90-Grad-Absatz
h = Länge des Wegs, auf
welchem ein
langsames Rad eine Vertikalgeschwindigkeit aufweist.
alfa = arctan b/a
vh =
Horizontalgeschwindigkeit
Ein horizontal rollendes Rad
hat keine
Vertikalkomponente in der Geschwindigkeit.
Das Rad wird aber durch einen
Vertikalversatz
kurzzeitig auf eine vertikale Aufwärtsgeschwindigkeit
beschleunigt,
nach dem Vertikalversatz wird die Vertikalkomponente wieder null sein.
Der entsprechende vertikale
Beschleunigung
ist zuerst positiv, bei Rückkehr zur Vertikalgeschwindigkeit null
natürlich negativ.

Für den Schlag auf das Velo
ist der
positive Teil der Vertikalbeschleunigung entscheidend. Es ist
realistisch
anzunehmen, dass die vertikale Beschleunigung bei Punkt F abgeschlossen
ist, und sie setzt sicher auch nicht später als bei Punkt D ein.
Der
so berechnete mittlere Beschleunigungswert ist also eher zu klein als
zu
gross. Zudem wäre der Spitzenwert der Beschleunigung massgebend,
und
dieser liegt sicher noch einmal viel höher als die mittlere
Beschleunigung.

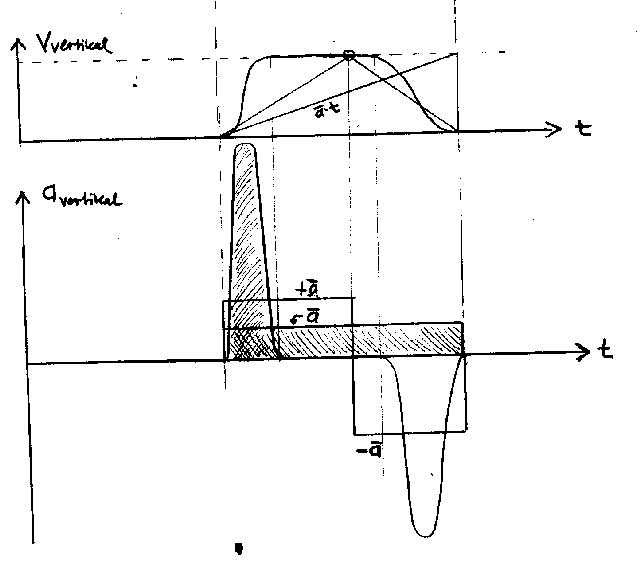

Man macht also u.a. folgende
Vereinfachungen
und Vernachlässigungen:
- Die
Horizonalgeschwindigkeit
bleibt konstant
- Die Bremsbeschleunigung
(sowie
der Rückprall
nach unten) wird nicht erfasst.
- Die positive
Beschleunigung
sei gleichmässig
über die ganze Phase von D bis F verteilt, in welcher die
Radgeschwindigkeit
eine positive Vertikalgeschwindigkeit aufweist. Sie wird also gemittelt
über die Zeitphase vom Punkt D über die Phase E zum Punkt F
und
wird damit sicher zu "sanft" ausfallen.
- Es wird nicht
berücksichtigt, dass ev.
sogar die negative Beschleunigung (die Bremsung) bereits bei Punkt F
wieder
beendet ist (z.B. bei tiefer Geschwindigkeit)
- Bei höherer
Geschwindigkeit und steilen
Winkeln kann der Pneu bis auf die Felge deformiert werden, dabei
erhöht
sich insbesondere der Spitzenwert der Beschleunigung dramatisch (der
Mittelwert
bleibt ungefähr gleich).
- Die Pumphärte des
Pneus
hat natürlich
Einfluss auf den Maximalwert bzw. die "Verteilung" der Beschleunigung,
kaum aber auf die hier betrachtete mittlere Beschleunigung während
der Aufwärtsphase.
Ergebnis:
Die positive
Vertikalbeschleunigung (a
Querstrich), gemittelt über den ganzen Abschnitt D bis F
beträgt:

Interpretation:
- Beschleunigung (Schlag)
nimmt
erwartungsgemäss
quadratisch mit der Horizontalgeschwindigkeit vh zu
- Beschleunigung nimmt
linear
mit der Absatzhöhe
b zu
- Beschleunigung nimmt
quadratisch ab
mit der Vergrösserung des horizontalen Wegs h,
während
dessen sich das Rad vertikal bewegt ("Länge" der Rampe)!
--> Jedes %
weniger Neigung
macht enorm viel aus!
-->
Eine doppelt
so lange Rampe (h) auf eine Höhe (b) von 3cm reduziert den Schlag
auf ein Velorad auf einen Viertel!
h ist abhängig
vom Rad-Radius
r, der Absatzhöhe b und der Projektion der Rampenlänge
(a,
siehe Skizze oben):
Umgerechnet auf Absatzhöhe
b
und Anstellwinkel Alfa:

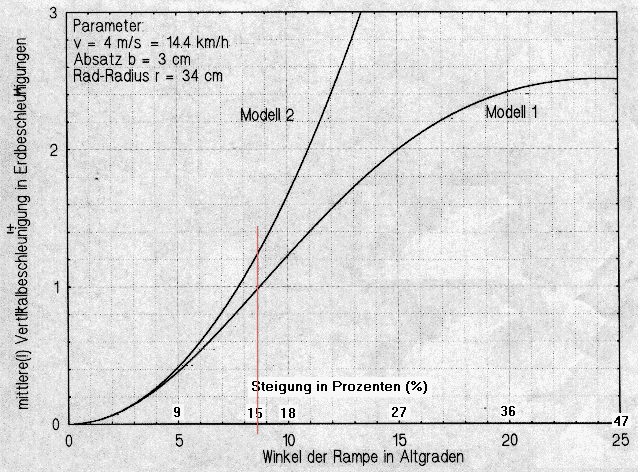

Als Grafik in Abhängigkeit
des Rampenwinkels
(Parameter sind b, r und v), Modell 1 entspricht obiger Formel.
Bei Modell 2 wurde ein weicher
Pneu angenommen,
der bis auf die Felge deformiert wird; die positive
Vertikalbeschleunigung
des Rads ist somit bereits bei vollständiger Deformation des Pneus
abgeschlossen (und nicht erst am Ende der Rampe); die
Vertikalgeschwindigkeit
ist die gleiche, aber die Beschleunigungszeit ist kürzer, deshalb
steigt diese Kurve viel steiler und länger an.
Die Modelle müssten massiv
verfeindert
werden, die Wahrheit liegt vermutlich zwischen Modell 1 und 2.

rot
eingezeichnet die zwischen IG Velo und Stadt Bern im Jahr 2003
vereinbarte
Maximalsteigung für veloverträgliche Rampen bei
Tempo-30-Toren:
15 Prozent oder 8.5 Grad.
Das Modell 1 ist natürlich
nur gültig
bis zum Grenzwinkel arccos(1-b/r), bei b=3cm und r=34cm ist das
24.25 Grad (in der Grafik wird der Verlauf horizontal).
Das ist der Punkt, wo die Rampe
eine Tangente
an das Rad bildet. Wenn der Anstellwinkel steiler wird (alfa
grösser),
so verändert sich die Strecke h nicht mehr, der Nenner in
der
Formel bleibt konstant.

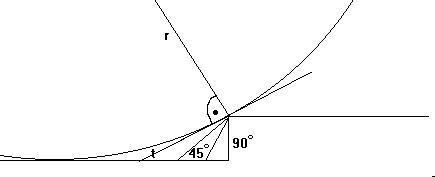

Rad, Radius r
und
Tangente t :

Auch der Beschleunigungsschlag
nimmt also
mit diesem Modell nicht weiter zu, auch wenn die Anrampung steiler
wird.
Das bedeutet umgekehrt aber auch: Es nützt kaum etwas, einen
90-Grad-Versatz
auf 45 Grad (oder auch 25 Grad) abzuschleifen (dies vor allem bei
hartgepumpten
Reifen). Der Grenzwinkel bei einem 3,2cm hoheh Absatz und 34cm
Rad-Radius
ist eben gerade 25 Grad. Erst bei kleinerer Rampensteigung als
dort,
wo die Rampe eine Tangente ans Rad bildet, tritt eine rasche und
positiv
erlebbare Besserung (Abschwächung des Vertikalschlags aufs Velo)
ein.
Optimale
Ausführungs-Beispiele:
_

Wenn man 3 cm Höhe
mit
nur einem statt zwei schräggestellten Steinen
(11/13cm)
überwindet, so steigt die Vertikalbeschleunigung von ca.
0,67
g auf 1,85 g! (um Faktor 2.75).
Fazit: Es nützt rein gar nichts,
einen
rechtwinkligen Absatz auf 45 Grad (= 100% Steigung) anzuschrägen.
Beispiel Bern
Bubenbergplatz, Umbau 2007:
Die Veloquerung von und nach dem
Hirschengraben
wurde leider mit 3 (drei) neuen Randsteinanschlägen gebaut, die
vorher
nicht vorhanden waren (vorher):

Die nachträgliche 30- bis
45-Grad-Anschrägung
bringt kaum etwas (nachher):

Gleiches bei der Mittelinsel
(vorher):
Die 45-Grad-Anschrägung
bringt kaum
etwas (nachher):

Am wenigsten schlimm war von
der Seite der damaligen Bubenberg-Apotheke:

-> Viele weitere Beispielbilder ("Randsteinpraxis Bern")
Fragen?
(c)
IG
Velo Bern 2004
Pro Velo Bern 2010-2026
